Produzimos a mais completa linha de cardans do mercado brasileiro, sendo o cardan original em mais 70% das montadoras.
Com uma linha diversificada. A Aemco está sempre ao lado de seus clientes, desenvolvendo produtos de qualidade e de acordo com a sua demanda. Nessa marca você confia!
É a união de duas juntas universais através de um eixo telescópico (tubo/barra, tubo/tubo e eixos telescópicos). O cardan é o meio mais difundido e eficiente para transmitir torque e rotação entre uma fonte motora (trator) e um implemento agrícola, seja de arrasto, de engate de 3 pontos ou estacionário.
O bom desempenho e a durabilidade do eixo cardan dependem:
Atendido os requisitos acima a vida útil do eixo cardan passa a ser diretamente proporcional ao ângulo de articulação α1 e α2, a que estão submetidos os terminais durante o trabalho.
No caso das Figuras 1 e 2, onde os ângulos são iguais, existe uma tendência de compensação da irregularidade do movimento rotatório (R1 e R2). Nesse caso a ocorrência de irregularidades é mínima e não prejudica a durabilidade do cardan.
Para a Figura 3 na qual os ângulos são diferentes quanto maior a diferença entre eles maior será a irregularidade do movimento rotatório. Essa irregularidade gera ruídos e vibrações que diminuirão a vida útil de seus componentes.
Outros fatores que influenciam a durabilidade dos cardans são os picos de torque e as variações que ocorrem durante o trabalho em função de ??? banco de areia, irregularidade de solo, excesso de alimentação, acionamento da TdP e outros tipos de situações que ocorrem durante o trabalho no campo. Para isso existem os dispositivos de segurança.
Atenção especial deve ser dada à montagem do tubo e barra nos cardans de perfil quadrados. Os terminais internos devem estar alinhados conforme se verifica na figura ao lado. Terminais desalinhados geram vibrações, desgastes, quebras e excesso de aquecimento das cruzetas.
Cardan quadrado convencional sem dispositivos de segurança.
Os cardans ovais e triangulares possuem os mesmos componentes, mudando apenas os perfis dos tubos.
Os cardans agrícolas de uma forma geral são desenvolvidos obedecendo padrões normativos. Dessa forma, os componentes dos cardans são intercambiáveis dentro da mesma série, inclusive entre marcas diferentes.
Cada fabricante possui sua classificação. A AEMCO classifica em “Séries” e cada série tem sua aplicação ou capacidade de torque.
As tabelas seguintes indicam a potência (em cv) e o torque (em N.m) em regime de trabalho normal para o qual cada série é indicada.

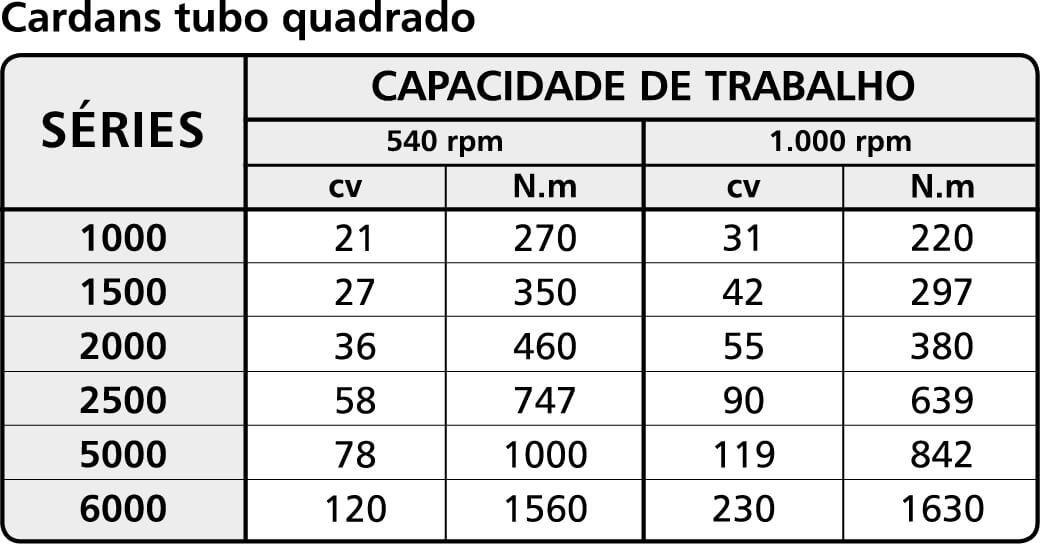

Tabela 1: Cardans tubo quadrado.
Tabela 2: Cardans tubo oval
Tabela 3: Cardans tubo triangular homocinético
Tabela 4: Cardans tubo triangulares
Convencionais: esses cardans possuem limitação quanto ao ângulo máximo de articulação. Esse ângulo, com o cardan em funcionamento, pode atingir no máximo 35º (figura ao lado), por um curto período de tempo. Em trabalho contínuo não deve ultrapassar 15º.
Homocinéticos: nesse caso devido a um corpo central que une dois terminais o ângulo de trabalho pode atingir 80º por um curto período de tempo, facilitando determinados tipos de operação como as manobras de cabeceiras. Em trabalho contínuo esse ângulo deve ser no máximo de 16º para 540 rpm e 9º para 1000 rpm.
Obs.: Alguns cuidados operacionais devem ser tomados quando se utiliza cardans homocinéticos:
